Das neue N-Projekt

Wann?

  • Gebäude und sonstige epochenbezogene Ausstattung wird aus Epoche IV bis V sein.
  • Das vorhandene rollende Material ist aus Epoche III bis heute.
  • Gefahren wird was gefällt, überwiegend jedoch Epoche IV und V.



Wo?

  • Thematisch soll eine kleine Stadt im Mittelgebirge erstellt werden.



Was?

  1. Zweigleisige Paradestrecke mit Oberleitung für Fernverkehr und lange Güterzüge
  2. Eingleisiger Nebenstrecke ohne Oberlleitung für Nahverkehr
  3. Mehrgleisiger Kopfbahnhof
  4. Durchgangsbahnhof für Nahverkehrund Industrie
  5. Haltepunkt auf der Paradestrecke mit Übergang zum Durchgangsbahnhof des Nahverkehrs
  6. Endbahnhof Nahverkehrmit kleinem Dorf
  7. Museums BWmit Drehscheibe
  8. kleine Güterverladungmit Be- und Entladerampe für Schüttgutwagen
  9. Zwölfgleisiger Schattenbahnhof



Wie?

  • Die Anlage, die in offener Rahmenbauweise erstellt wird, hat eine Gesamtlänge von 6,20m und maximale Tiefe von 2,80m.
  • Am Kopfbahnhof werde ich noch ein abgehendes Gleis vorsehen, damit ich evtl. später noch mit Modulen erweitern kann.
  • Der Schattenbahnhof kann von beiden Seiten zweigleisig angefahren werden und alle zwölf Gleise werden mindestens 3,0m Länge haben, jedoch in mehrere Meldeblöcke aufgeteilt sein, damit man auch mehrere Züge hintereinander abstellen kann.
  • Die Wendel wird auf insgesammt vier Gleisen befahren, da sowohl von der linken, als auch von der rechten Seite des SBH auf unterschiedlichen Höhen ein- und ausgefahren wird.
  • Im Prinzip sind es zwei Wendeln die aber ineinander gestellt sind.
  • Die maximale Steigung wird im innersten Kreis unter 2% liegen.



Gleisplan neu Februar 2013
Gleisplan neu Februar 2013

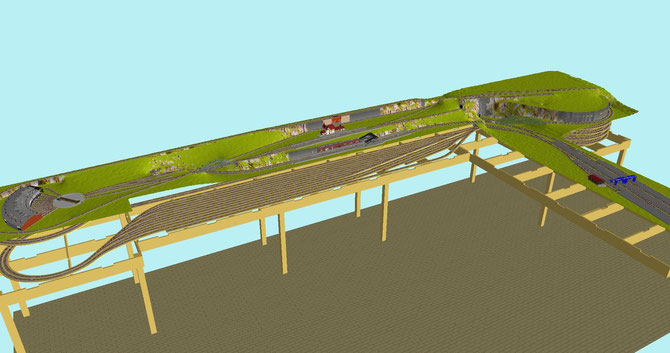

Vorläufige Planung noch ohne Berge und Täler
Vorläufige Planung noch ohne Berge und Täler
Bisher 208m Streckenlänge und 73 Weichen
Bisher 208m Streckenlänge und 73 Weichen

Hier könnt ihr die aktuelle Wintrack 11.0 Datei herunterladen

Entwurf 2.zip
Komprimiertes Archiv im ZIP Format 22.8 KB

Die voll funktionsfähige Demoversion von Wintrack (bis auf speichern und drucken) findet ihr hier! unter Download



Auch diese Planung habe ich verworfen, da zuviele Steigungen für meine langen Züge (bis über 3m) enthalten sind!!!



Das nun folgende Projekt wird definitiv realisiert.



Siehe "Das aktuelle Projekt" und im "Projekt-Blog"
