Trassenbau

Von 2D nach 3D

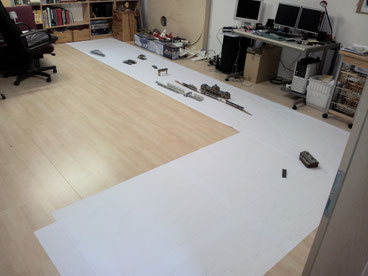

Um mir die Dimension meiner neuen Anlage zu verdeutlichen, habe ich den 1:1 Plan ausgelegt.



Der Hobbyraum ist noch nicht vorbereitet für das neue Projekt, dies wird sich jedoch schnell ändern.

Gebäude und Bahnsteige sind noch aus der Bastelkiste und dienen nur der Veranschaulichung.



Da mir der freundliche Schreiner den 3mm Kork gleich in seiner Furnierpresse mit flexiblem Kontaktkleber auf die 10mm Pappelsperrholz-Platten für die Trassen gepresst hat, konnte es nun mit dem Übertragen des 1:1 Planes weitergehen.



Da ich vor hatte, links und rechts der Gleis-Mittellinie einen 11mm Streifen Resorb als Gleisbett zu kleben, war es wichtig, eine saubere und möglichst genaue Linie zu erhalten.

Leider stellte sich nun die Frage, "Wie bekomme den Plan auf den Kork?"



Die übliche Methode mit Kohle- oder Blaupapier funktioniert auf Kork nicht, da dieser die Farbe nicht annimmt.

Vermutlich ist er zu weich und bietet zu wenig Gegendruck, oder hat einen zu hohen Fettgehalt.



Also habe ich experimentiert und eine optimale Möglichkeit gefunden.

Die komplette Platte wird mit leicht verdünnter Latex-Wandfarbe mit einem Farbroller gestrichen.



Die komplette Platte wird mit leicht verdünnter Latex-Wandfarbe mit einem Farbroller gestrichen.

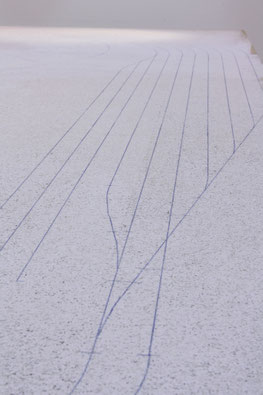

Anschließend kann der Plan mit Kohle- oder Blaupapier ganz normal durchgezeichnet werden.

Die Latex-Farbe reißt dabei förmlich die Farbe vom Blaupapier, sodaß nur ein leichtes Aufdrücken erforderlich ist.

Ich denke, das Ergebnis überzeugt!



Nachdem die Gleise alle auf die Platte kopiert waren, wurden die Trassenränder freihand aufgezeichnet und anschließend mit der Stichsäge ausgesägt.

Dazu wurden die Platten nochmals vom Unterbau genommen.

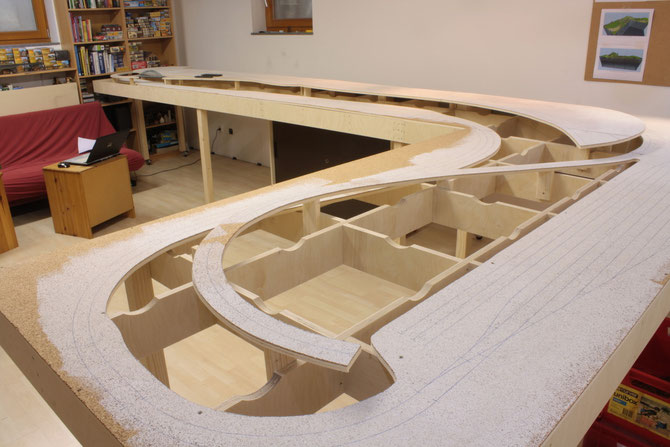

Um einen ersten realen 3D Eindruck zu bekommen, wurden Steigungen und höherliegende Gleise unterlegt.

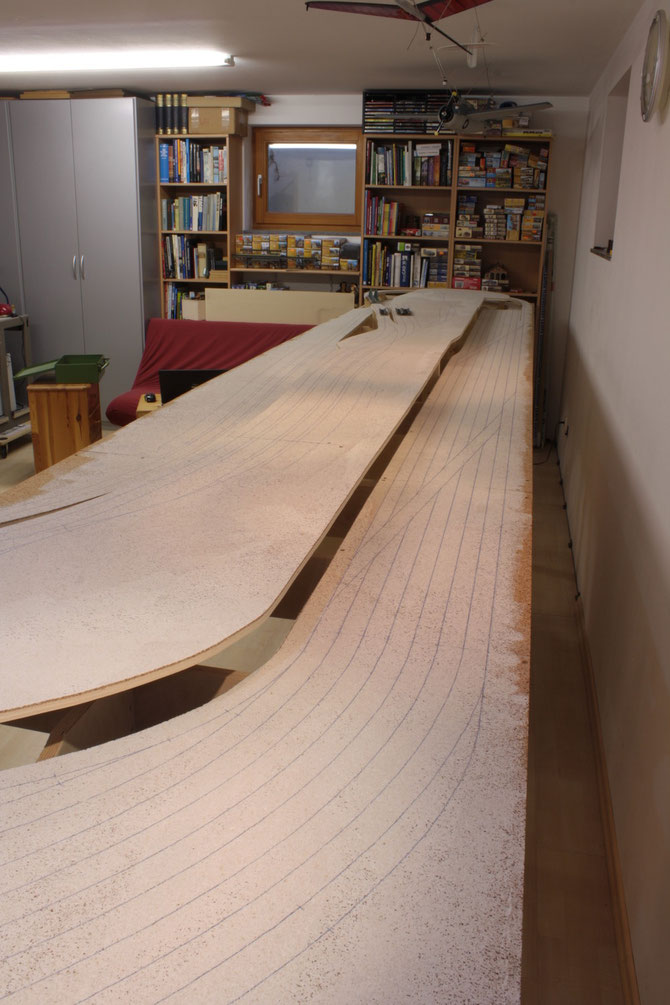

Schattenbahnhof
Schattenbahnhof

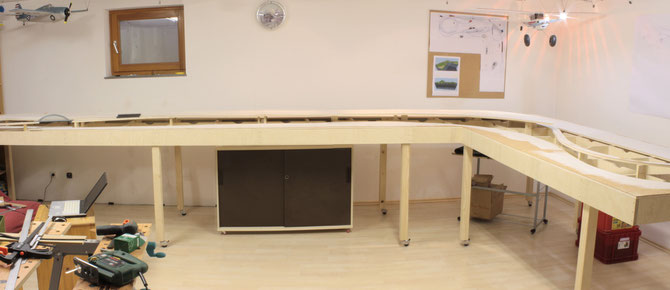

Panorama
Panorama

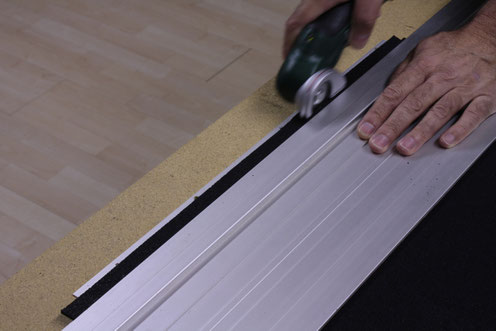

Zuerst habe ich mit einem Bosch Akku-Allesschneider und einer Schablone das Resorb in 11mm breite Streifen geschnitten, die dann entlang der Gleis-Mittellinie verlegt werden.







Der Akkuschneider (selbst nachschärfend) hat sich bei über 200m Schnittlänge sehr bewährt, währen Teppichmesser und sonstige Cutter schon nach 10m stumpf waren.

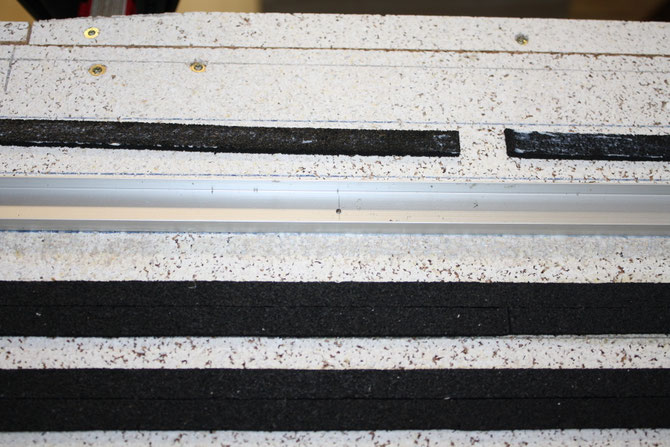

Um die Gleisbettung genau verlegen zu können, wird jeweils der erste Streifen auf den Geraden entlang von Alu-Profilen an die aufgezeichnete Mittellinie geklebt.

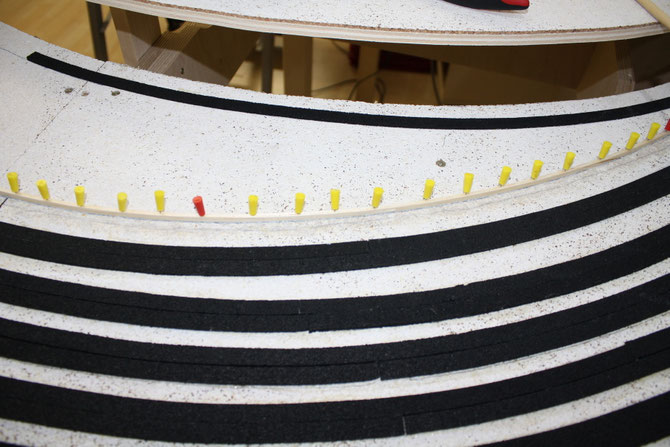

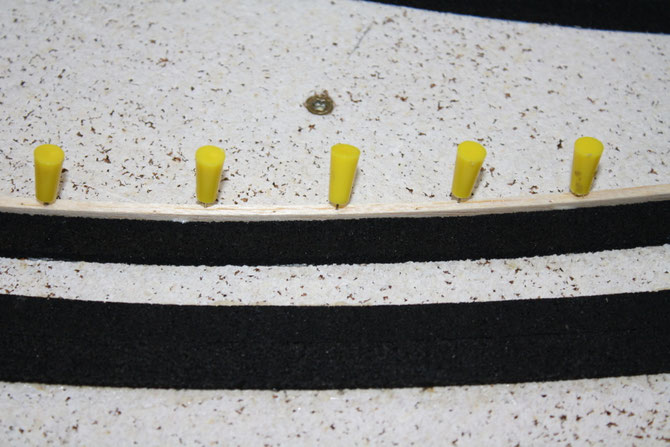

In den Bögen haben sich Leisten 3mm x 5mm aus weichem Balsaholz sehr gut als Anschlag bewährt.



Der zweite Streifen kann dann entlang des ersten gelegt werden.



Als Kleber habe ich lösungsmittelfreien flexibel aushärtenden Kontaktkleber verwendet.

Da nun ein großer Teil der Trassen im Schattenbahnhof mit Resorb beklebt ist, geht es bald ans Gleise verlegen

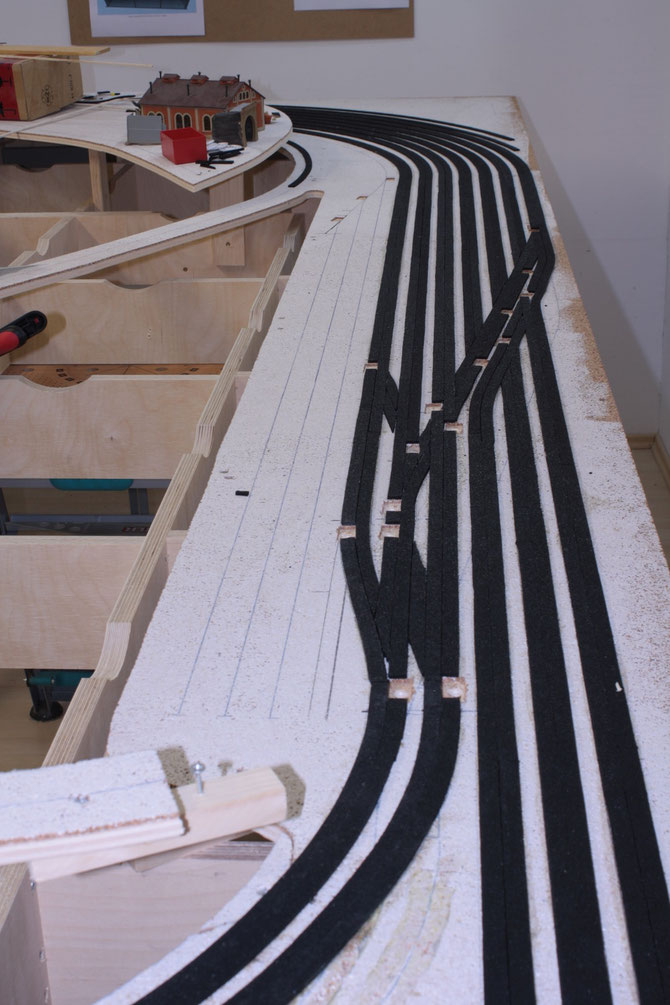

SBH-Nord
SBH-Nord

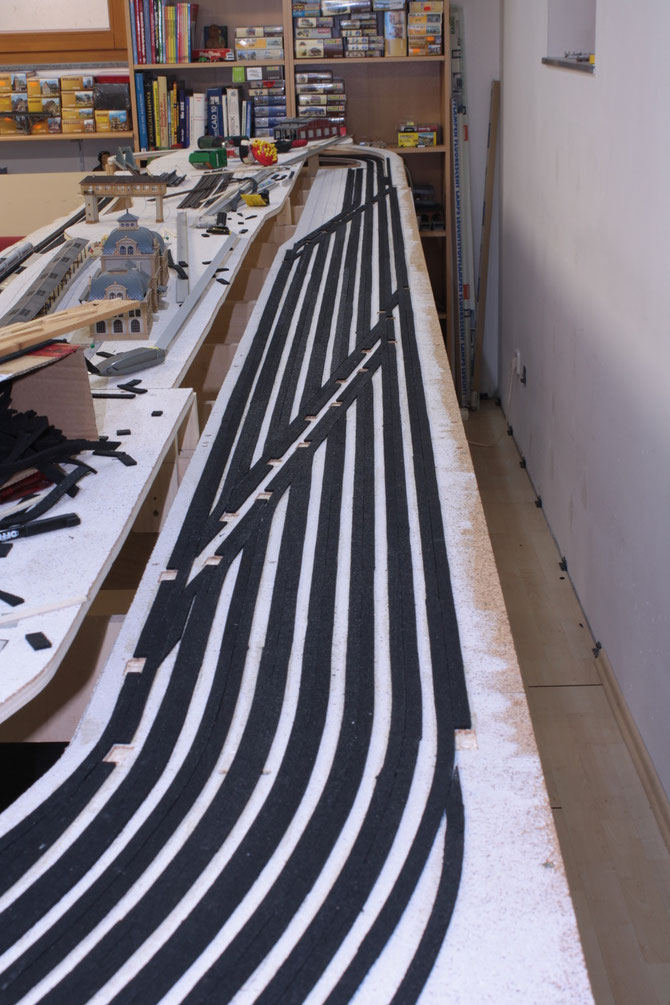

SBH-West
SBH-West
