Reduzieren der Booster-Digitalspannung für Spur N

Um genügend Fahrstrom für meine vielen Züge, die mal auf meiner Anlage fahren sollen, zur Verfügung zu haben, möchte ich mindestens zwei, eventuell drei Booster einsetzen.


Ich habe mich nicht zuletzt des Preises wegen für den Digital-Booster DB-2 von Littfinski (LTD) entschieden.



Leider bietet dieser jedoch keine Möglichkeit die Gleisspannung einzustellen.

Da ich aber meine Decoder und Motoren schonen möchte, habe ich mir eine externe Reduzierung, gebastelt.



Dabei bin ich dieser Anleitung von LDT gefolgt und habe es mit Dioden realisiert.



Die Spannung soll um 5,6V gesenkt werden, also habe ich insgesamt 16 Dioden verwendet.

Erfreulicherweise war nun die Glegenheit, mich endlich mal ein bißchen in die EAGLE PCB Software einzuarbeiten und meinen neuen Belichter und die Ätzanlage zu testen.

Dies ist dabei heraus gekommen.

Belichtungsfolie
Belichtungsfolie

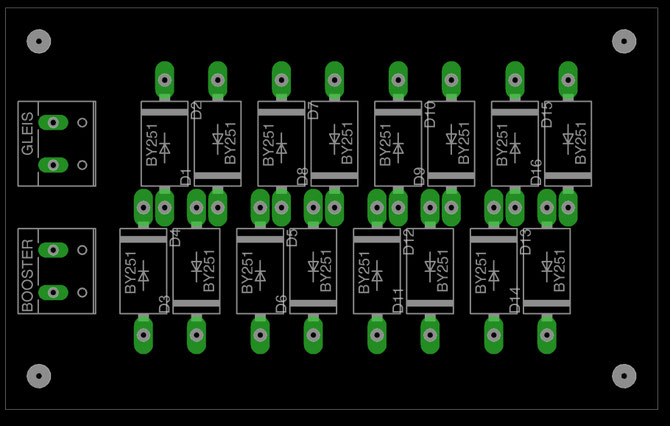

Bestückungsplan
Bestückungsplan

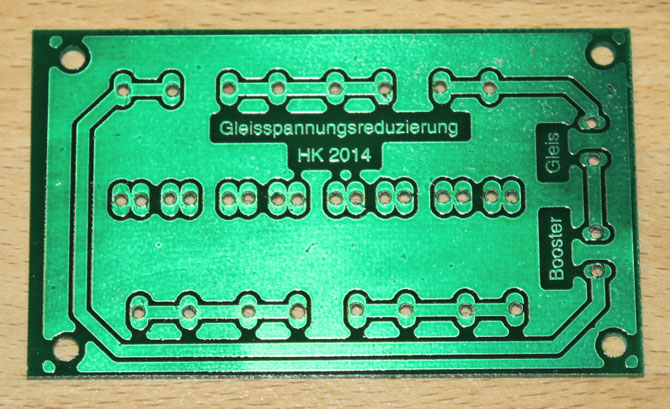

Fertige noch leere Platine
Fertige noch leere Platine

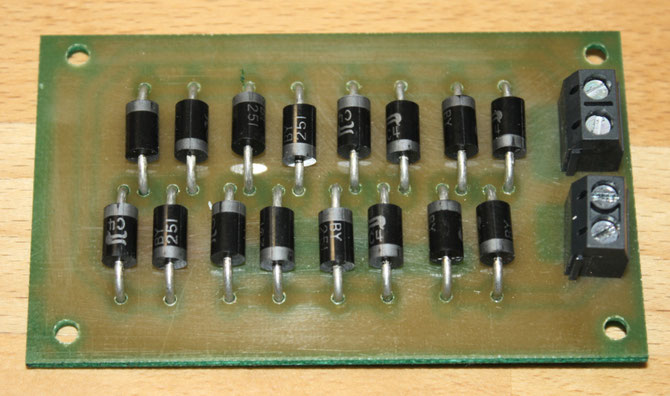

Habe fertig !!!!
Habe fertig !!!!

Natürlich kann man das Ganze auch, vermutlich wesentlich schneller, auf einer Lochraster-Platine aufbauen, aber mir kam es ja auf den Lernefekt an und den hatte ich auf jeden Fall ;-)



Außerdem finde ich sieht es so schöner aus! (Wenn's nachher auch außer mir keiner mehr sieht :-( )

Für alle die die Spannungsreduzierung auch brauchen können, gibt es hier noch den Download der Eagle-Dateien!

Eagel_Board_Datei und Schaltplan
Digital_Spannungsreduktion_brd.zip
Komprimiertes Archiv im ZIP Format 7.8 KB
