Minitrix V221 mit Tran SL74

Da ich noch einen Tran SL74 mit aufgespielem Diesel-Sound liegen hatte,

habe ich beschloßen, meine Minitrix BR 221 damit auszurüsten.



Der Umbau ist nicht viel komplizierter als ein reiner Umbau auf digital.



Die Platine wird auf der Seite auf der der Decoder hin soll, gekürzt.



Nachdem Maß genommen wurde, kann der Platz für den Decoder geschaffen werden.

Nur messen in welcher Tiefe Schnecke sitzt, damit man nicht zuviel abträgt.

Dann wird das ausgeräumte Chassis in die Fräsmaschine eingespannt und ca. 1,6mm

gefräst. Dies war bei mir genug, damit der Decoder in der Höhe passt,

jedoch die Schnecke noch freien Lauf hat.

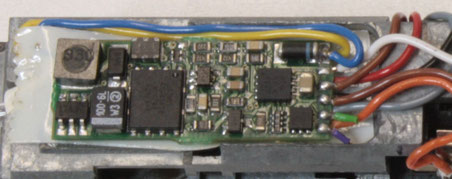

Jetzt kann der Decoder mit einem dünnen doppelseitigem Klebeband eingesetzt werden.



Da durch die gekürzte Platine auch die Blattfeder für das Licht weggefallen ist,

wird gelb und blau direkt am Birnchen angelötet. Anschließend isoliert und in die

Halterung gesetzt.

Wer möchte kann natürlich bei der Gelegenheit auch gleich auf LED umbauen.

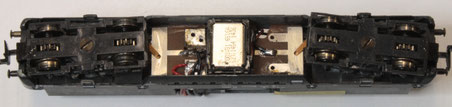

Der Lautsprecher mit Schallkapsel passt problemlos zwischen die Drehgestelle

und wird an die beiden braunen Litzen angeschlossen.

Die Litzen rot, schwarz, orange, grau und weis mit den üblichen Anschußpunkten

verbinden.

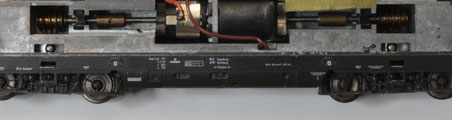

Der Lautsprecher mit Schallkapsel ist so flach, daß er komplett hinter dem Rahmen verschwindet.

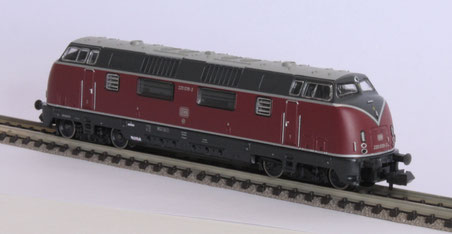

Hier noch das Video vom fertigen Modell
