Relaisplatine für JoKa ServoDec-8 zur Herzstückpolarisierung

Alle Weichen beim aktuellen Projekt werden mit Hilfe von Servos gestellt.

Diese werden über 8fach DCC Servodecoder von JoKa angesteuert, auf denen erfreulicherweise schon Relais-Ausgänge für die Herzstückpolarisation vorhanden sind.



Um eine übersichtliche Verkabelung zu ermöglichen, möchte ich die Relais nicht bei den Weichen sondern in der Nähe des Decoders haben.



Joka bietet zwar auch eine Relaisplatine mit 2 Relais an, ich wollte jedoch, um natürlich mal wieder zu sparen, aber auch weil ich es praktischer finde, eine Relaisplatine mit allen 8 für einen Decoder erforderlichen Relais haben.



Nachdem ich schon mit der Platine für die Digital-Spannungsreduktion Erfahrung gesammelt habe, lag es nahe mir auch diese gewünschte Platine selbst zu erstellen.



Folgende Artikel habe ich für eine Platine benötigt:



Das bedeutet, daß eine Realisierung der Platine für 8 Weichen zum Preis von ca. 13,-€ inkl. Verbrauchsmaterial möglich ist.





Auf den Bildern könnt ihr das Resultat meiner Bemühungen sehen.



Der Schaltplan
Der Schaltplan

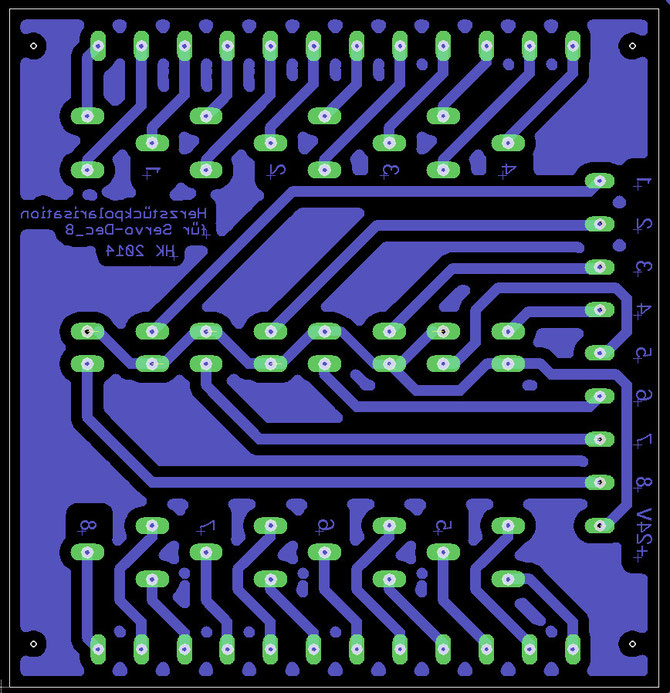

Das Layout
Das Layout

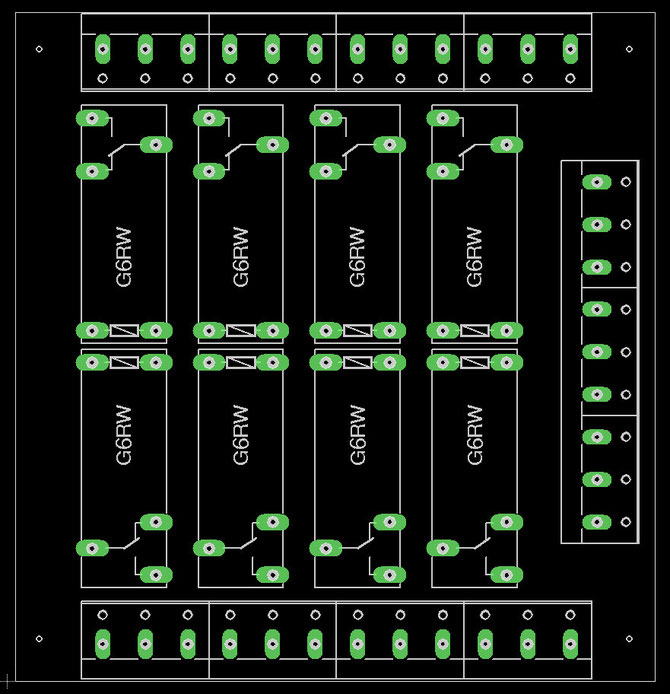

Bestückungsplan
Bestückungsplan

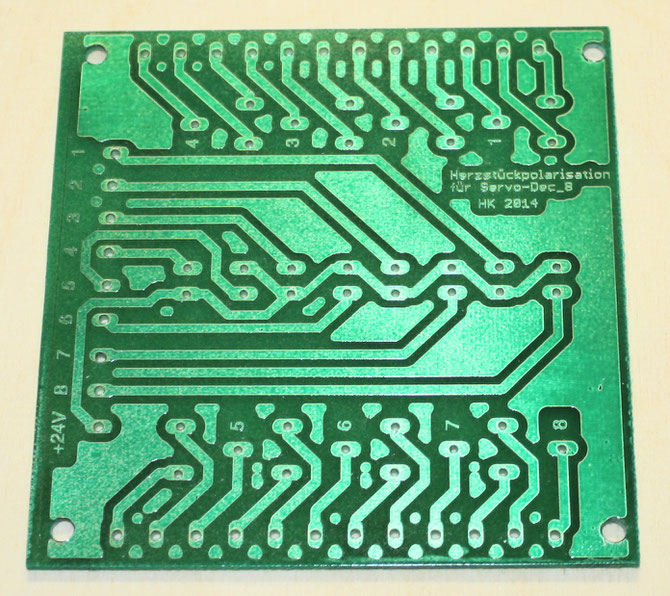

Noch unbestückte Platine
Noch unbestückte Platine
Das Endresultat
Das Endresultat

So sieht das Ganze zusammen mit dem Servodecoder aus.



Von den Weichen wird jeweils nur das Kabel vom Herzstück zur Relaisplatine gelegt.

Die Fahrstromversorgung wird einmal angeschlossen und dann zu den jeweiligen Schraubklemmen durchgeschleift.
